JA71系列壓力機屬于多工序沖壓加工設備，在一次行程中可完成一個成品件，自成一條沖壓自動生產線。本機廣泛適用于軸承、汽車、電子、儀表、文具等行業。
機身全部采用鋼板焊接結構，強度高、剛性好，單工位上允許工藝力大于國內外同類機床允許值，全部采用PC控制，動作靈敏、安全可靠。 |
|
|
|
|
| |
|
 |

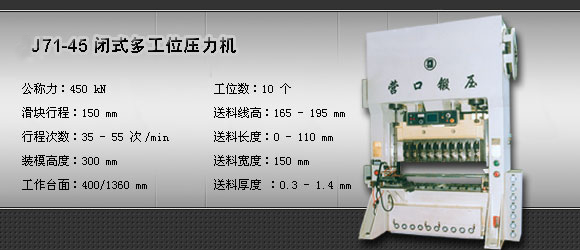

J71 - 45 閉式多工位壓力機
技 術 參 數 |
 |
|
| |
|
技術參數
Specifications |
JA71-45 |
JB71-45 |
JD71-45 |
公稱力
Nominal capacity |
450
KN |
450
KN |
450
KN |
滑塊行程
Strokes of slide |
150
mm |
150
mm |
150
mm |
|
行程次數
Strokes per minute |
35
- 55 次/min |
35
- 55 次/min |
35
- 55 次/min |
|
裝模高度
Die height |
300
mm |
240
mm |
240
mm |
|
裝模高度調節量
Die height adjustmnet |
40
mm |
40
mm |
40
mm |
|
工作臺面
Area of bilster |
400/1360
mm |
400/1180
mm |
400/1180
mm |
|
工位數
Number of stages |
10
個 |
7
個 |
7
個 |
|
工作間距
Distance between stages |
130
mm |
150
mm |
130
mm |
|
模柄孔
Die shank hole |
φ32H8×55
mm |
φ32H8×55
mm |
φ32H8×55
mm |
|
小滑塊底面尺寸 |
φ100
mm |
φ120
mm |
φ100
mm |
|
夾板內側張開距離 |
210
mm |
210
mm |
210
mm |
|
夾板內側閉合距離 |
140
mm |
130
mm |
130
mm |
|
夾板高度 |
140
mm |
120
mm |
120
mm |
|
送料線高
Feedline height |
165
- 195 mm |
140
- 170 mm |
140
- 170 mm |
|
送料長度
Feedline length |
0
- 110 mm |
0
- 110 mm |
0
- 110 mm |
|
送料寬度
Feedline width |
150
mm |
150
mm |
150
mm |
|
送料厚度
Feedline thickness |
0.3
- 1.4 mm |
0.5
- 1.4 mm |
0.5
- 1.4 mm |
|
主電機
Main motor |
4
- 7.5 P×KW |
7.5 P×KW |
4
- 7.5 P×KW |
|
使用氣壓
Compressed air |
0.5
Mpa |
0.5
Mpa |
0.5
Mpa |
|
氣墊頂出力
Ejection force of cushion |
3.6
N |
5
N |
4.2
N |
|
氣墊行程
Strokes of cushion |
60
mm |
50
mm |
50
mm |
|
重量 Total
weight |
9890
kg |
8650
kg |
8700
kg |
|
|
|
|
|
| |
|
|
|
|
